У SolidWorks дуже зручно працювати з циліндричним метизом, але не зрозуміло шо робити якщо він шестигранний або квадратний. Наприклад Hexagon Rivet Nut, або болт з квадратною шийкою, або просто гвинт у прямокутну прорізь. Як робити не круглі отвори можна подивитися у цьому туторіалі.
Ця інструкція буде корисна до будь якого нециліндричного метиза або деталей. Подивимось на декілька прикладів

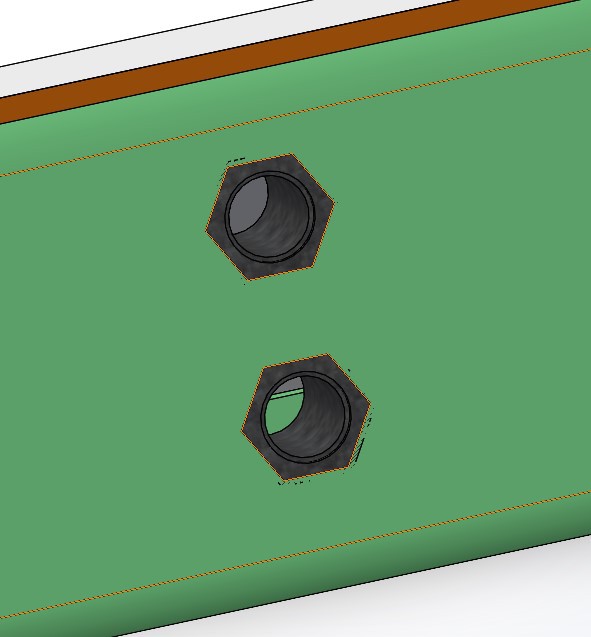

Приклад 1. Вставляєм шестигранную клепальну гайку в шестигранний отвір.

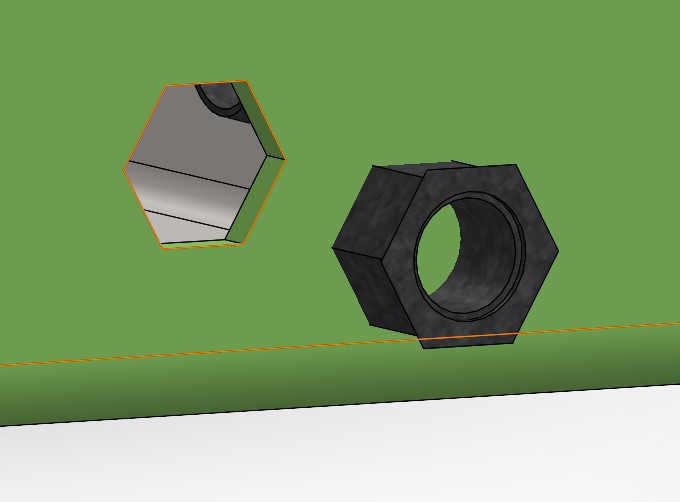

Додаєм до складання наш метиз.

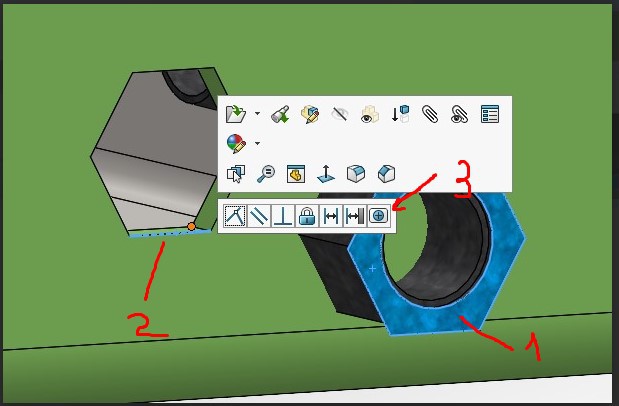

Виділяємо грань, виділяємо кромку и клацаєм на сполучення Profile Center

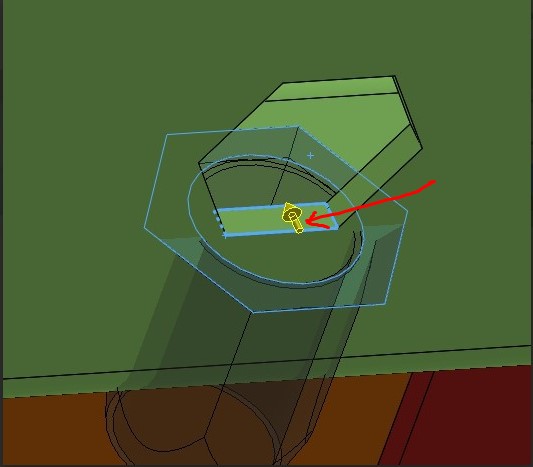

Може так трапитися, що гайка стане боком, клацніть на стрілочку і гайка зорієнтується як треба.
Готово!
Цей спосіб підходить і до інших метизів.

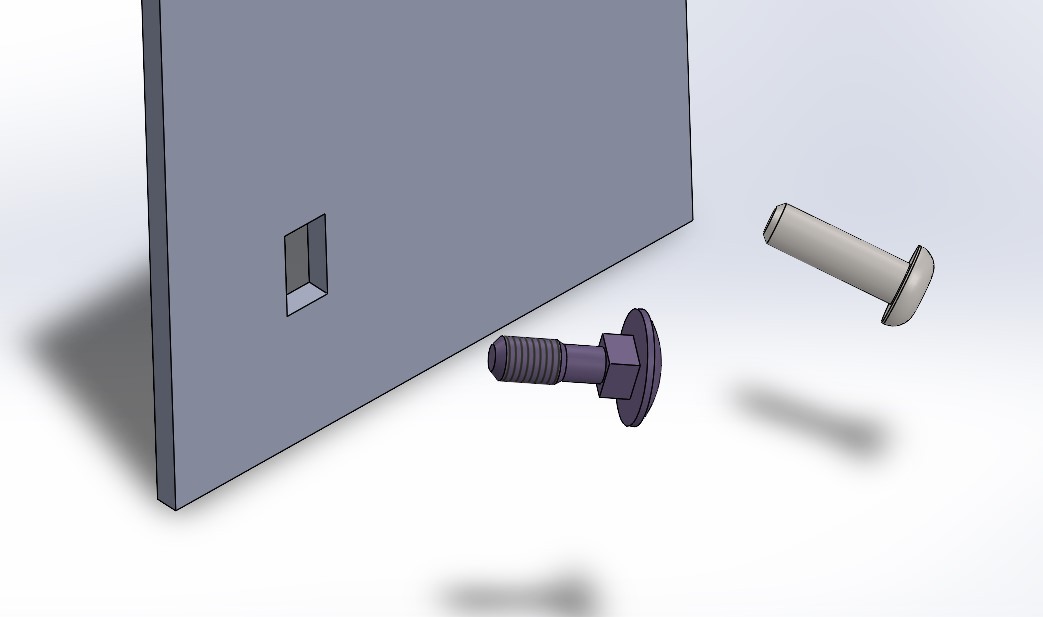

Приклад 2. Болт с квадратною шийкою та прямокутна прорізь.

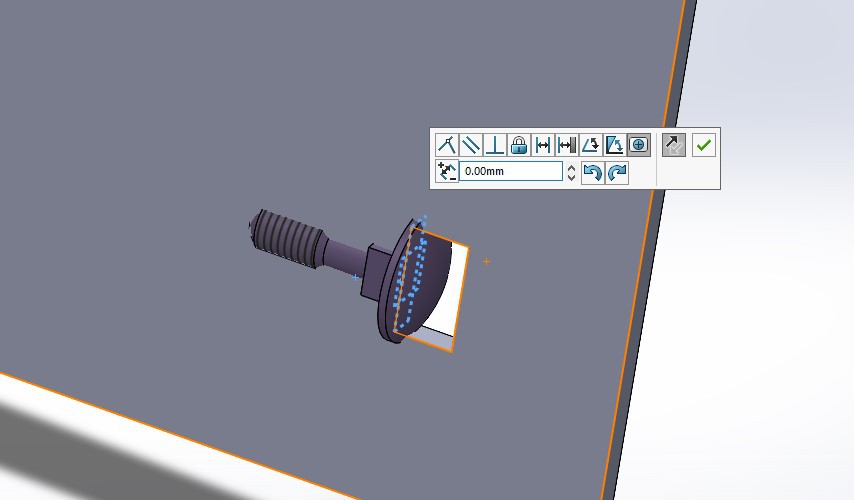

Клацаєм на кромку на болті, обираєм кромку на прорізі, клацаєм на сполучення Profile Center, тиснем на зелену галочку.
Магія!
Але може трапитися халепа!
Виправляємо невірну орієнтацію сполучення болта у прорізі.🌈😆

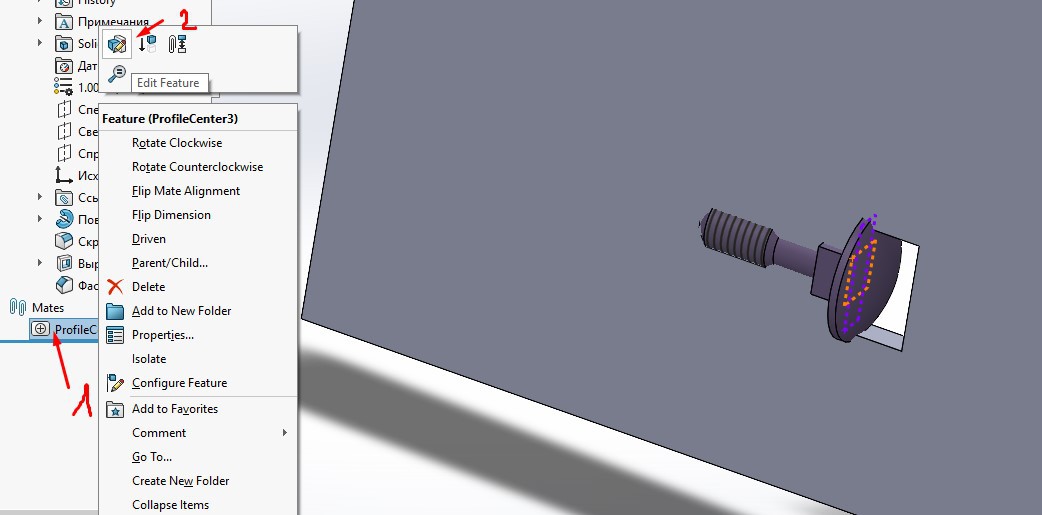

Заходимо у меню редагування сполучення.

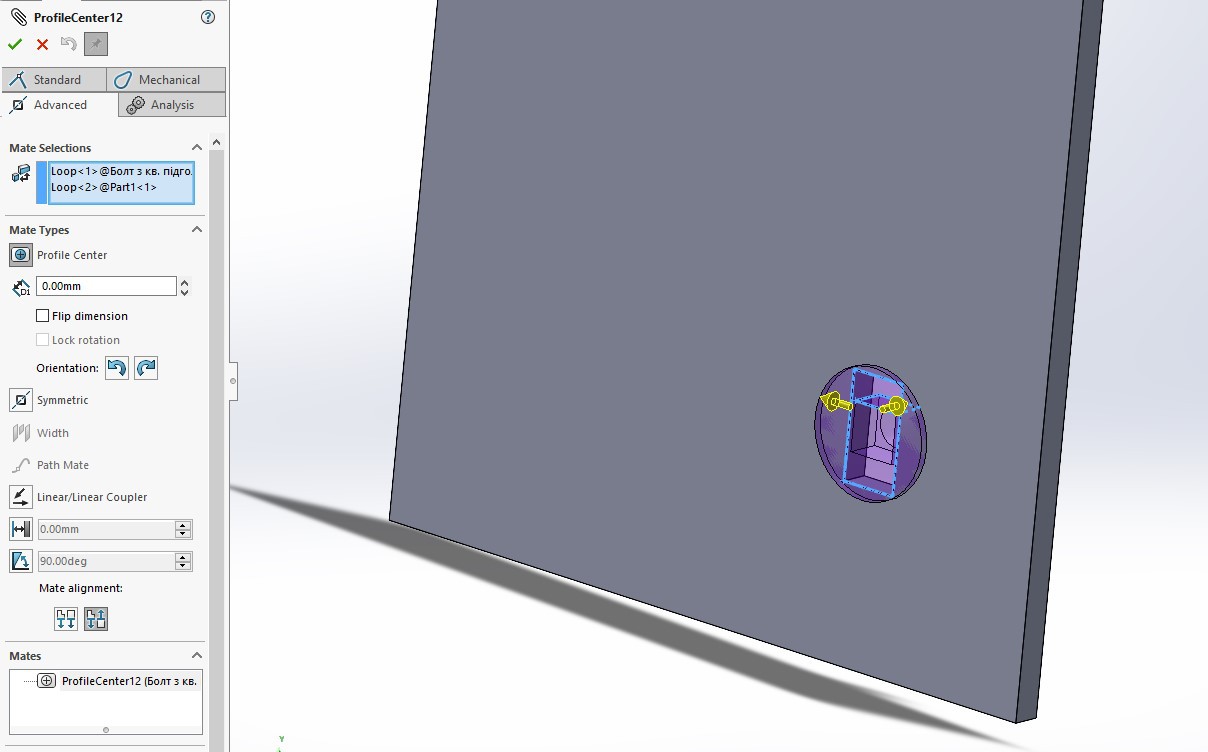

З’являться стрілочки, клацаем по ним дока не наш болт не стане як как нам треба.

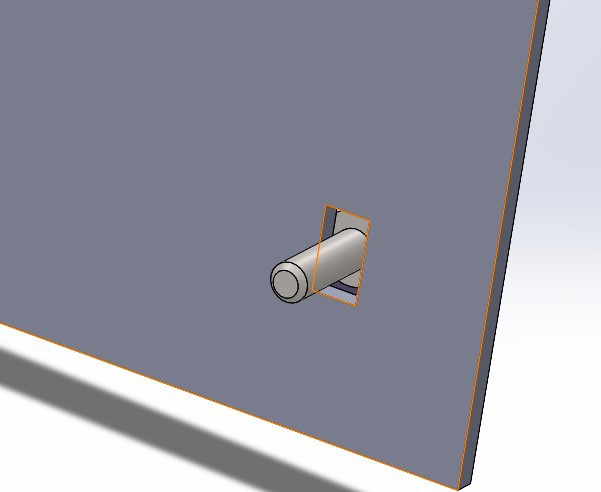

Приклад 3. Циліндричний гвинт в прямокутній прорізі.
Аналогічно до звичайного болта котрий треба вставити до прямокутної прорізі.

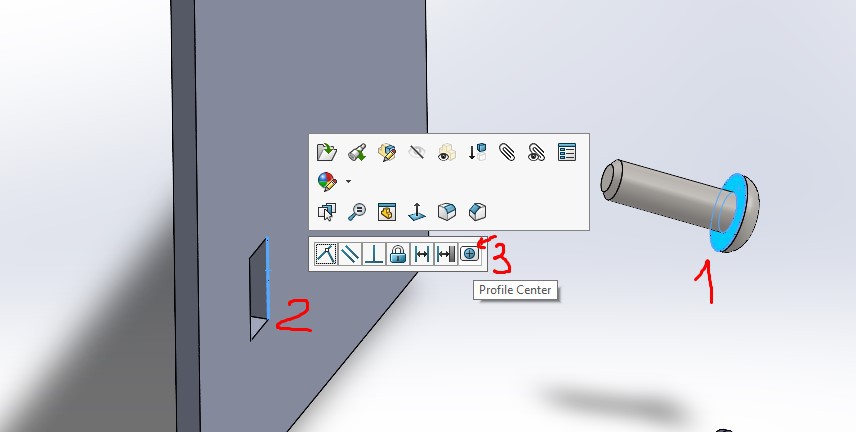

Обираєм грань, обираєм кромку.
Зелена галочка. 🙃
