У SolidWorks є чудовий інструмент Hole wizard, але нажаль його функціонал дозволяє робити круглі отвори та овальні прорізи, але як я писав у туторіалі про сполучення є і інший метиз. 🙃
Для цього способа ми будем використовувати Sketch Driven Patterns

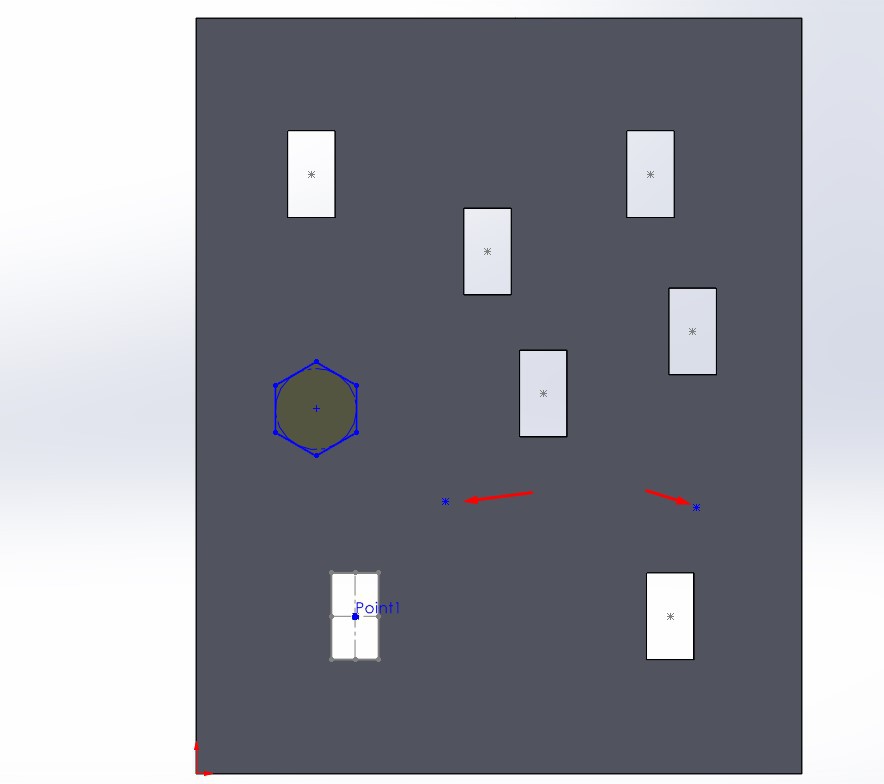

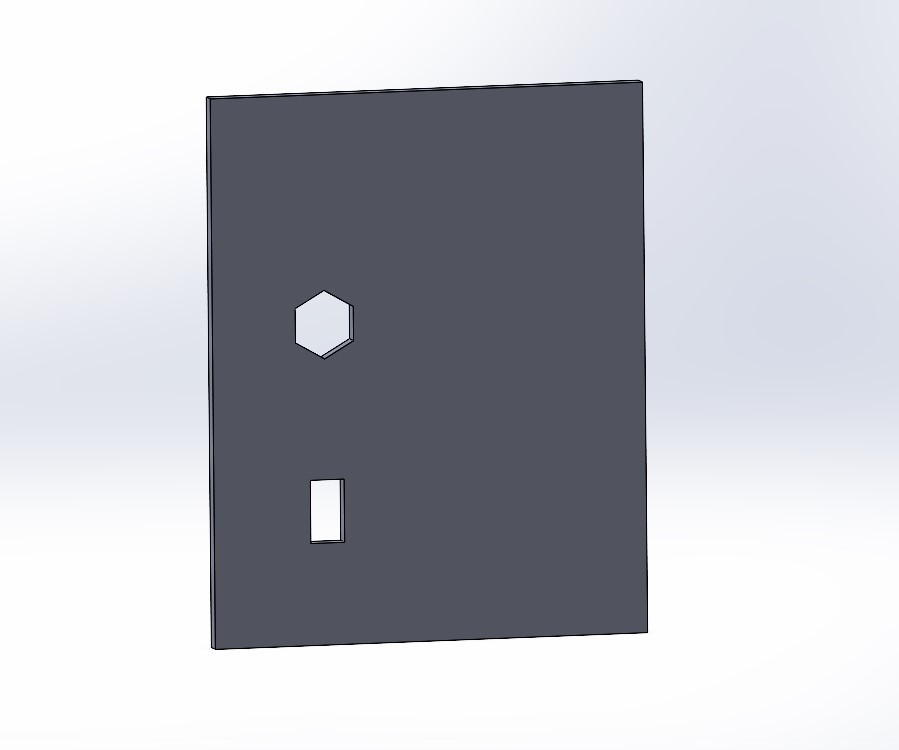

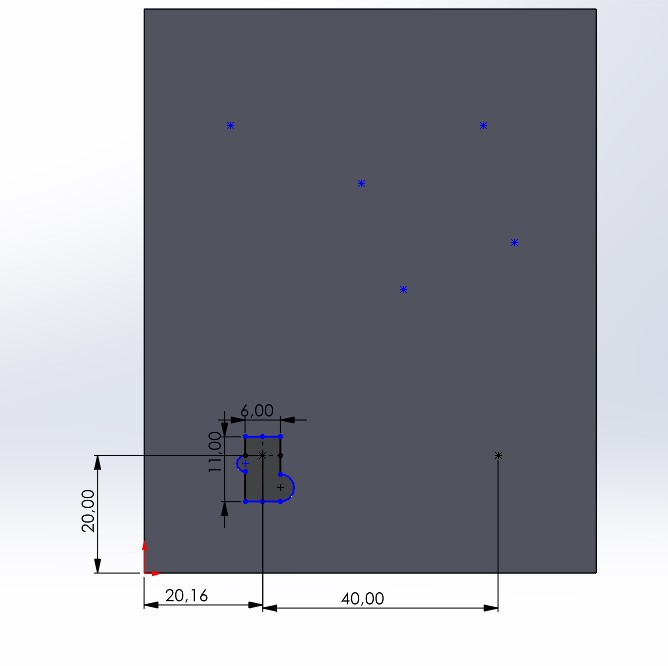

Створюємо ескіз з одним необхідним отвором, у цьому ж ескізі ми можемо додати крапку, де ще повинні розташовуватися отвори, можно створити інший ескіз з крапками. залежить від ситуації.

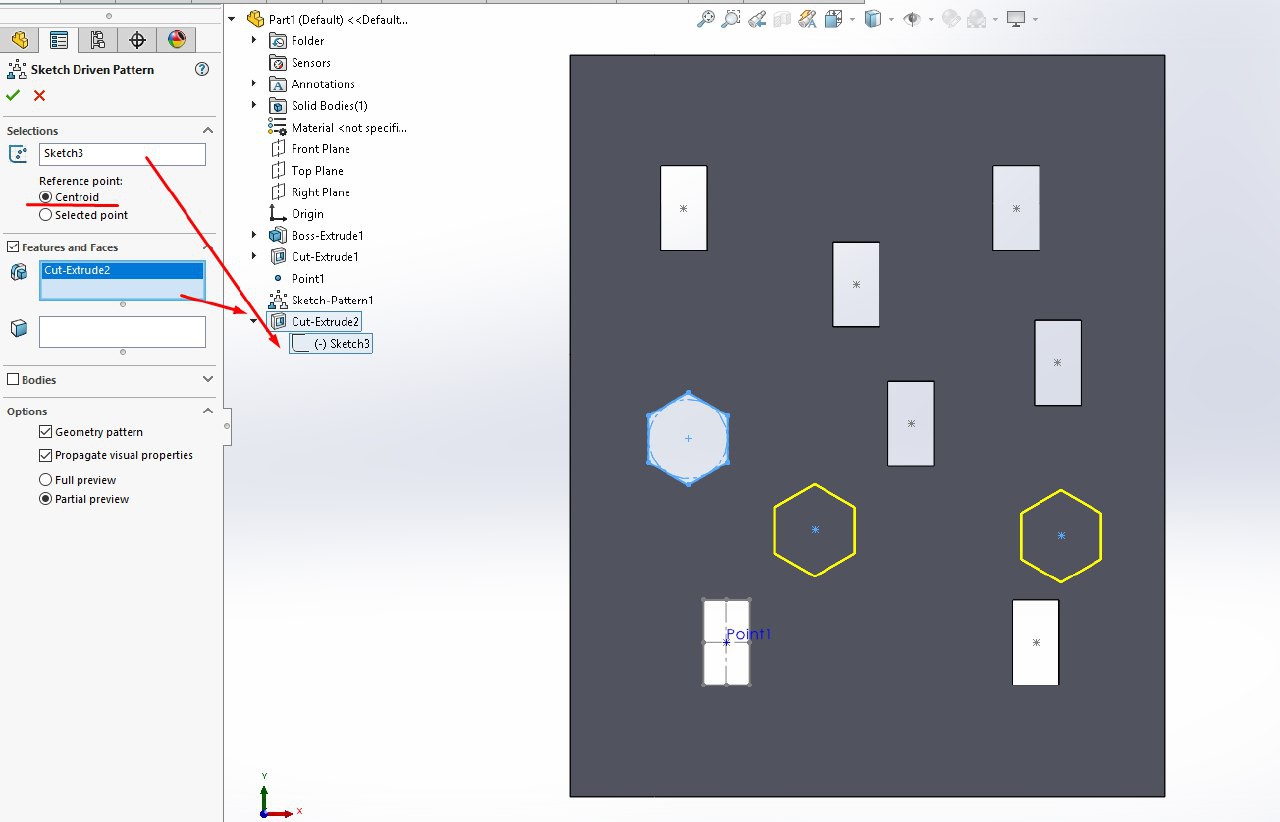

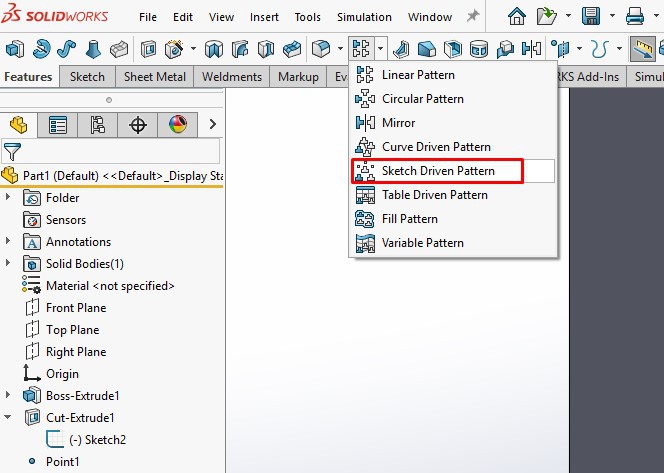

Клікаєм на Sketch Driven Patterns, та обираєм елементи та ескіз.
Цей спосіб підходить для квадратних, шестигранних, прямокутних отворів.

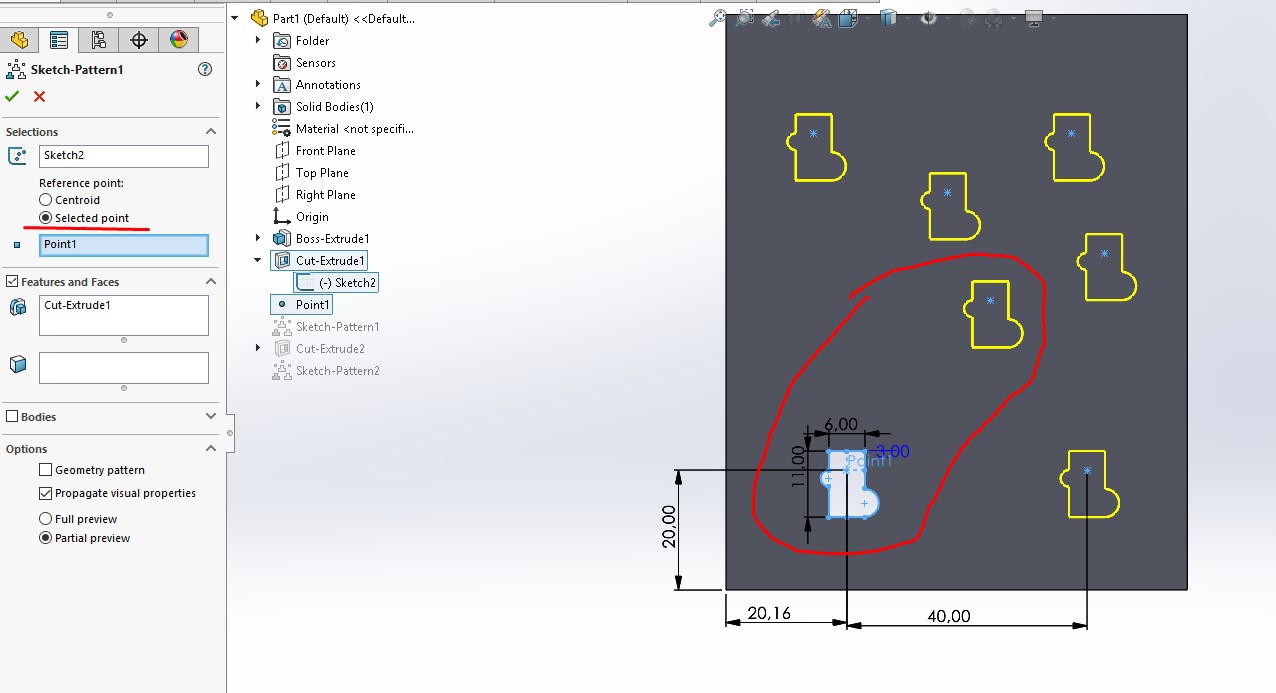

Можно також зробити масив для специфічних прошивок.

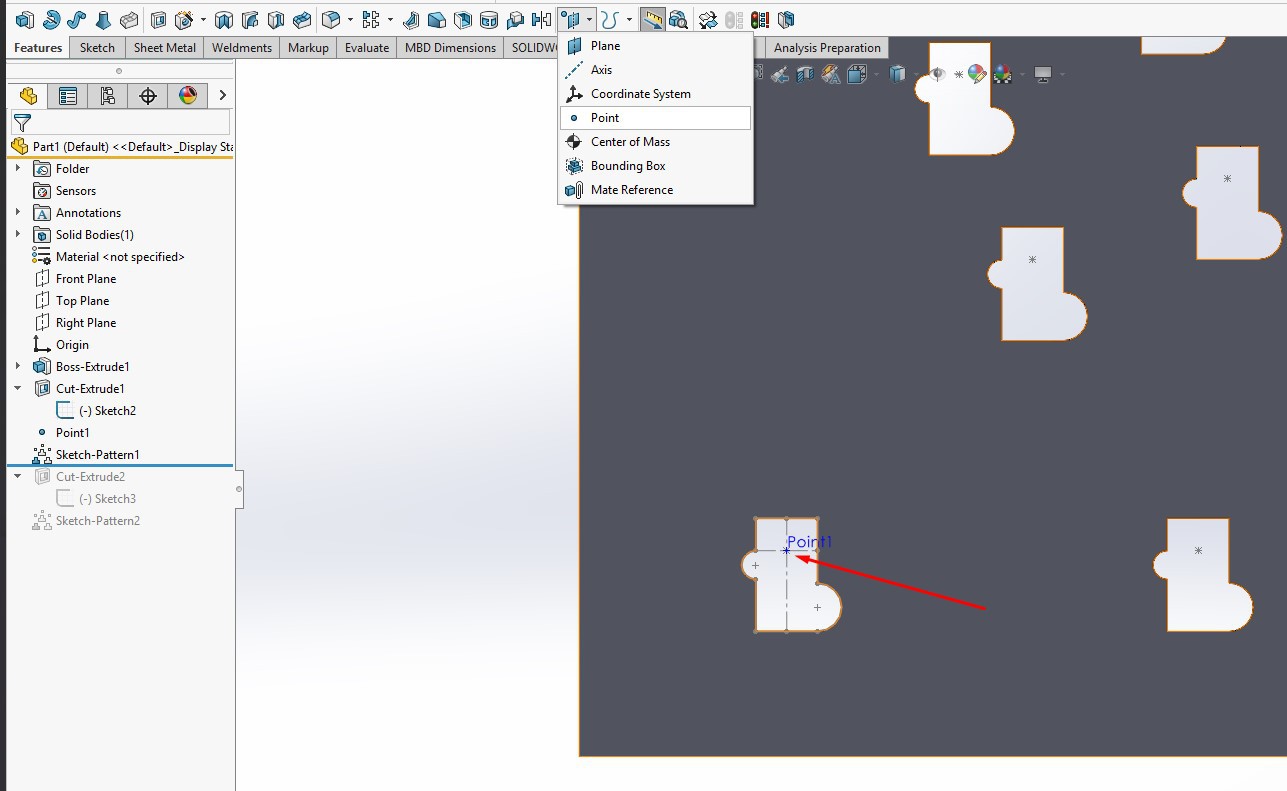

Тут є момент, нам потрібно додати крапку.
Цей спосіб можно комбінувати з бібліотечними елементами.
